前言

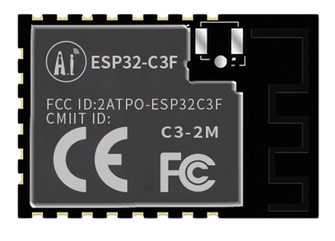

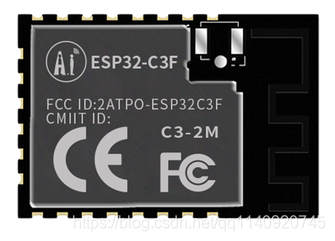

       ESP32-C3模组是4月初发布上线的一款双模(2.4GWiFi+BLE5.0)的通信模块，博主手上的是一款外置2M Flash的型号ESP32-C3F：

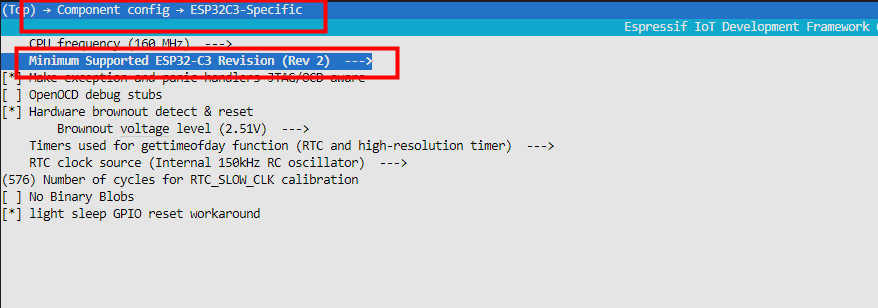

本文是在Linux 开发环境用的是乐鑫的ESP-IDF的master分 支的SDK基础上做的二次开发。 所以需要准备的软件：                Linux 开发环境(当然Windos也是可以的，请参考： .)                ESP-IDF: .(ESP-IDF的使用请参考 .) 注意： 在进行配置menuconifg 的时候需要把 Revision 设置为Rev2

硬件准备：

              1、ESP32-C3F小开发板

              2、VB01离线语音模块

              3、WS2812 RGB灯条

一、新建工程文件

        把ESP-IDF中的一个空例程复制到自己工程目录中，空例程在ESP-IDF中的路径如下：

.../esp=idf/examples/get-started/sample_project

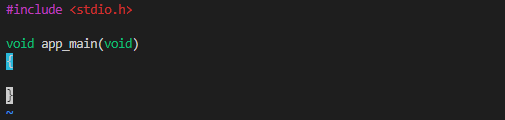

主函数文件就在该目录下的：main文件夹中的main.c

二、WS2812RGB驱动

        WS2812的驱动其实乐鑫的ESP-IDF中就做有相关的例程：…/examples/peripherals/rmt/led_strip，这个例程使用了RMT红外驱动，还连接了les_strip 驱动库（库路径：…/examples/common_components/led_strip）。但是那个例程无法驱动WS2812灯条，但是它的库却可以使用，所以要移植一下这个库。

1.led_strip 驱动库移植

       在main文件夹的同级目录下创建一个名为compornents的文件夹：

mkidr compornents

然后把/examples/common_components/ 下的 led_strip 文件夹全部复制到刚刚创建的compornents文件夹中 。并且在main.c中引用以下头文件：

#include "driver/rmt.h"#include "led_strip.h"#include "esp_system.h"#include "esp_log.h"

2.初始化WS2812 灯条

定义RMT发送管脚和频道及灯珠个数的宏

#define RMT_TX_NUM 3  //发送口#define RMT_TX_CHANNEL RMT_CHANNEL_0//发送频道#define LED_STRIP_NUM 24//灯珠数量

void init_led(){   	rmt_config_t config = RMT_DEFAULT_CONFIG_TX(RMT_TX_NUM, RMT_TX_CHANNEL);	// set counter clock to 40MHz	config.clk_div = 2;	ESP_ERROR_CHECK(rmt_config(&config));	ESP_ERROR_CHECK(rmt_driver_install(config.channel, 0, 0));	// install ws2812 driver	led_strip_config_t strip_config = LED_STRIP_DEFAULT_CONFIG(24, (led_strip_dev_t)config.channel);	strip = led_strip_new_rmt_ws2812(&strip_config);	if (!strip)	{   		ESP_LOGE(TAG, "install WS2812 driver failed");	}	// Clear LED strip (turn off all LEDs)	ESP_ERROR_CHECK(strip->clear(strip, 100));}

3.设置RGB颜色的函数

缓存颜色的结构体

struct WS2812_COLOR{   uint32_t red;uint32_t green ;uint32_t blue;};struct WS2812_COLOR WS2812_RGB;

void set_rgb(uint16_t Red, uint16_t Green, uint16_t Blue){   	for (int i = 0; i < LED_STRIP_NUM; i++)	{   		strip->set_pixel(strip, i, Red, Green, Blue);//设置颜色	}	WS2812_RGB.red = Red;	WS2812_RGB.green = Green;	WS2812_RGB.blue = Blue;	strip->refresh(strip, 10);}

三、UART 串口驱动与VB01通信

       UART通信同样也可以使用ESP-IDF的example，参考的例程在：examples/peripherals/uart/uart_async_rxtxtasks 目录之下。这个例程使用了FreeRTOS来管理UART的发送函数和接收函数，博主也照样使用了freeRTOS ，UART驱动这里只是使用了FreeRTOS 创建任务，并没有使用太多FreeRTOS的各种功能，所以对于不太熟悉FreeRTOS 的同学也不要怕。

1.串口初始化配置

同样的，先要引用一下相关头文件

/*********RTOS Handle-file****************/#include "freertos/FreeRTOS.h"#include "freertos/task.h"#include "freertos/event_groups.h"/*********UART Handle-file*****************/#include "driver/gpio.h"#include "driver/uart.h"

串口初始化配置函数：

void UART_Init(void){   	const uart_config_t uart_config = {   		.baud_rate =38400,  //波特率		.data_bits = UART_DATA_8_BITS,//数据位		.parity = UART_PARITY_DISABLE,//校验位		.stop_bits = UART_STOP_BITS_1,//停止位		.flow_ctrl = UART_HW_FLOWCTRL_DISABLE,//流控制		.source_clk = UART_SCLK_APB,//时钟	};	// We won't use a buffer for sending data.	uart_driver_install(UART_NUM_1, RX_BUF_SIZE * 2, 0, 0, NULL, 0);	uart_param_config(UART_NUM_1, &uart_config);	uart_set_pin(UART_NUM_1, TXD_PIN, RXD_PIN, UART_PIN_NO_CHANGE, UART_PIN_NO_CHANGE);}

2.串口接收任务创建

       在主函数中初始化UART之后，就创建串口的接收数据的任务，提高数据接收的速度：

//开启串口接收任务xTaskCreate(uartRxTask, "uart_rx_task", 1024*3, NULL, 4, NULL);

任务函数:

static void uartRxTask(void *arg){   	static const char *RX_TASK_TAG = "RX_TASK";	esp_log_level_set(RX_TASK_TAG, ESP_LOG_INFO);	uint8_t *data=(uint8_t *)malloc(RX_BUF_SIZE+1);		while (1) {   		const int rxBytes = uart_read_bytes(UART_NUM_1, data, RX_BUF_SIZE, 1000 / portTICK_RATE_MS);		if (rxBytes > 0) {   			data[rxBytes] = 0;			ESP_LOGI(RX_TASK_TAG, "Read %d bytes: '%s'", rxBytes, data);			memset(cJson_data, 0, sizeof(cJson_data));			uartControlLedStrip(uartDataHandle(data));	//设置灯条颜色				ESP_LOG_BUFFER_HEXDUMP(RX_TASK_TAG, data, rxBytes, ESP_LOG_INFO);		}	}	free(data);}

说明：

       uartControlLedStrip函数和uartDataHandle函数是博主自己写一个串口数据处理函数，目的是把串口接收的数据中提取控制RGB的指令或者数据，各位同学可通过自己的需求去写这样的函数，比如提取指令ID号，只是用一些字符串操作的函数就可以了。

四、WiFi 配置连接

       WiFi的配置连接极为简单，不需要些配置函数，也不需要写初始化函数，需要连接的WiFi名称和密码都可以通过menuconfig来配置。因为ESP-IDF的例程中，已经写好了相关的配置文件，只需要简单的修改就可以配置连接WiFi。

1.引入头文件并使用几个函数

(1)头文件的引用

/**********WiFI Handle-file**************/#include "esp_netif.h"#include "protocol_examples_common.h"#include "esp_wifi.h"#include "nvs_flash.h"

(2)在main()中使用以下函数

esp_err_t ret = nvs_flash_init();	if (ret == ESP_ERR_NVS_NO_FREE_PAGES || ret == ESP_ERR_NVS_NEW_VERSION_FOUND) {   		ESP_ERROR_CHECK(nvs_flash_erase());		ret = nvs_flash_init();	}	ESP_ERROR_CHECK(ret);		ESP_ERROR_CHECK(esp_netif_init());	/* This helper function configures Wi-Fi or Ethernet, as selected in menuconfig.	 * Read "Establishing Wi-Fi or Ethernet Connection" section in	 * examples/protocols/README.md for more information about this function.	 */	ESP_ERROR_CHECK(example_connect());

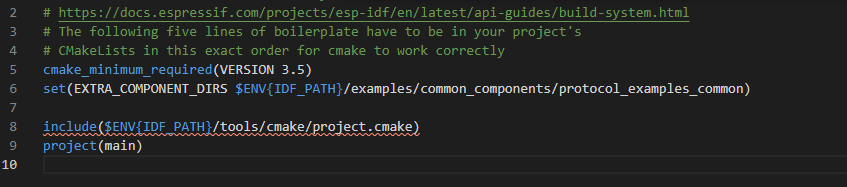

2.修改CMakefile.txt 文件

       在工程文件目录下，打开CMakefile文件并加入以下内容：

set(EXTRA_COMPONENT_DIRS $ENV{   IDF_PATH}/examples/common_components/protocol_examples_common)

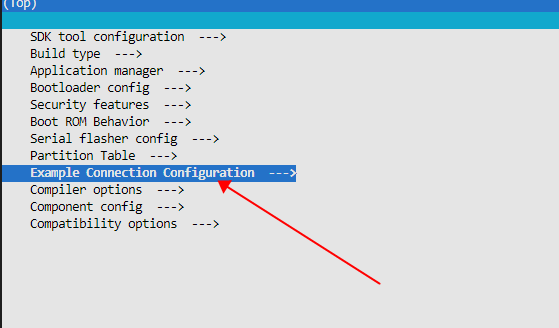

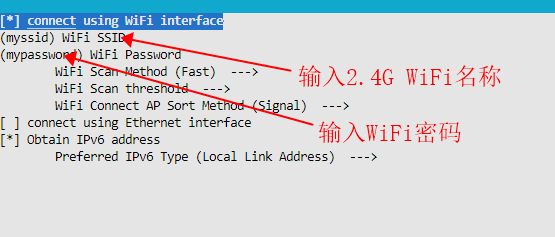

3.运行idf.py menuconfig

idf.py flash //烧录程序进ESP32C3idf.py monitor //监控串口

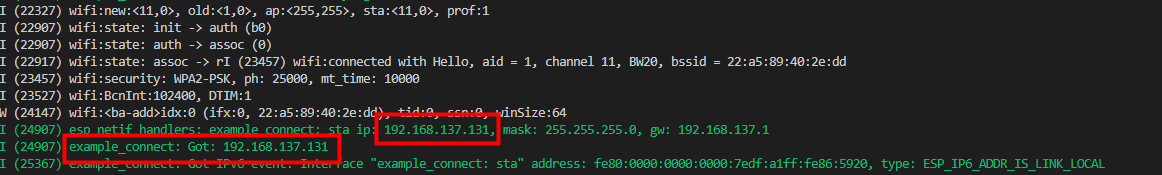

获取到IP地址，连接成功。

五、MQTT 配置连接阿里云

1.阿里云接入要点

       本项目是使用阿里云远程控制RGB灯条，所以需要在阿里云物联网平台创建响应的产品和设备。创建方式请参考： .

       除此之外，还需要了解阿里云连接所需要的三元组与MQTT客户端和密码的关系。这个请参考：.中的一机一密接入。

2.配置MQTT接入阿里云物联网平台

       博主是使用创建RTOS任务的方式来配置MQTT，因为在配置的过程中需要引入MQTT事件回调函数，该函数可以负责处理各个事件所要执行的动作，比如MQTT连接成功事件：MQTT_EVENT_CONNECTED；订阅成功事件：MQTT_EVENT_SUBSCRIBED等。当然收到数据事件也在其中。

       当MQTT有一个事件被触发的时候，就会跳到事件回调函数去执行相关事件下的动作。所以创建任务来管理是很有必要的。

(1)头文件

/***********MQTT Handle-file************/#include "mqtt_client.h"#include "lwip/sockets.h"#include "lwip/dns.h"#include "lwip/netdb.h"

(2) MQTT配置

void TaskXMqttRecieve(void *p){   	//连接的配置参数#if MQTT_LINK_Aliyum	sprintf(MQTT_LINK_USERNAME,"%s&%s",MQTT_DeviceName,MQTT_ProductKey);#endif	esp_mqtt_client_config_t mqtt_cfg = {   		.host = MQTT_LINK_HOST, 		//连接的域名 ，请务必修改为您的		.port = MQTT_LINK_PORT,              //端口，请务必修改为您的		.username = MQTT_LINK_USERNAME,       //用户名，请务必修改为您的		.password = MQTT_LINK_PASS,   //密码，请务必修改为您的		.client_id = MQTT_LINK_CLIENT_ID,		.event_handle = MqttCloudsCallBack, //设置回调函数		.keepalive = 120,                   //心跳		.disable_auto_reconnect = false,    //开启自动重连		.disable_clean_session = false,     //开启 清除会话	};	client = esp_mqtt_client_init(&mqtt_cfg);	esp_mqtt_client_start(client);	vTaskDelete(NULL);}

博主自己定义的宏

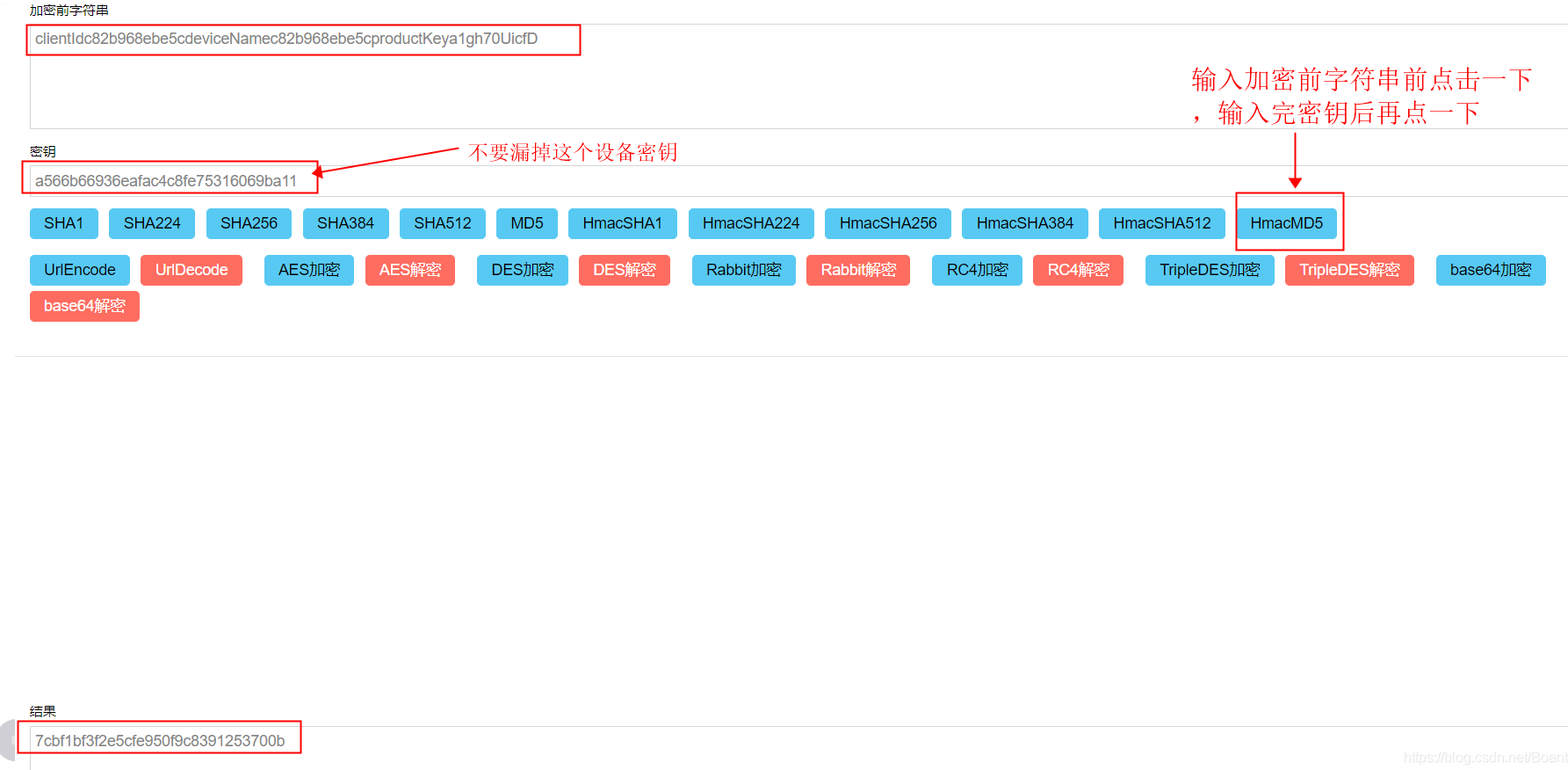

#define MQTT_LINK_HOST 		"www.baidu.com" //域名：改成自己的域名#define MQTT_LINK_PORT 		1883//端口//是否开启发布 1 为开启发布 0：关闭发布/***** 阿里云设备三元组 ************/#define MQTT_DeviceName "xxxxx"//设备名:改成你们自己的域名#define MQTT_ProductKey "xxxx"//char MQTT_LINK_USERNAME[128];#define MQTT_LINK_PASS 		"xxxxxxxxxxxxx"  //加过hmacmd5加密后的密码#define MQTT_LINK_CLIENT_ID	"改成自己的设备名|securemode=3,signmethod=hmacmd5|"//客户端ID 阿里云

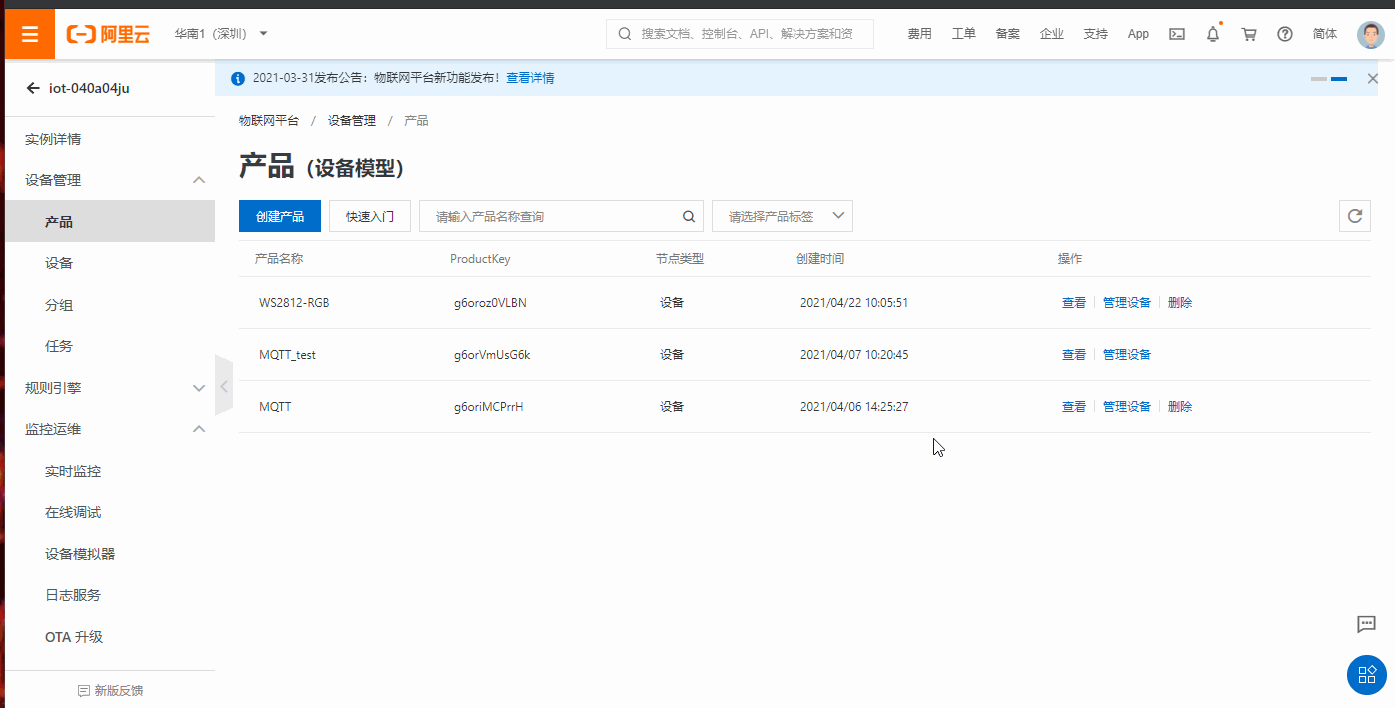

域名查看方式：注意看鼠标箭头

只有用户名，密码，MQTT客户端及域名都正确才能连上阿里云，物联网平台的设备才会是在线状态 如果一直不在线，请仔细阅读：.中的一机一密接入。

3.主题订阅

       如果通过阿里云控制设备，就必须订阅阿里云的设备Topic，

先查看以下阿里云的产品 ——>Topic类列表——>属性Topic 中的属性设置。

Topic：/sys/g6oroz0VLBN/${deviceName}/thing/service/property/set

        这个Topic中，

                     “g6oroz0VLBN” 是产品的：ProductKey                      “${deviceName}” 是设备名：DeviceName 比如现有有以下设备信息：ProductKey = abcdf12；DeviceName=asdvsa。那么该Topic就是：/sys/abcdf12/asdvsa/thing/service/property/set。                订阅主题的代码:

sprintf(MqttTopicSub, "/sys/%s/%s/thing/service/property/set",MQTT_ProductKey,MQTT_DeviceName);	ESP_LOGI(TAG, "MqttTopicSub: %s", MqttTopicSub);	//ESP_LOGI(TAG, "MqttTopicPub: %s", MqttTopicPub);	ESP_ERROR_CHECK(esp_event_loop_create_default());

4.事件回调函数中的数据接收事件

case MQTT_EVENT_DATA:			{   				printf("TOPIC=%.*s \r\n", event->topic_len, event->topic);				printf("DATA=%.*s \r\n\r\n", event->data_len, event->data);				//发送数据到队列				struct __User_data *pTmper;				memset(&user_data,0,sizeof(struct __User_data));				sprintf(user_data.allData, "%.*s",event->data_len,event->data);				pTmper = &user_data;				user_data.dataLen = event->data_len;				//把数据发送到消息队列				xQueueSend(ParseJSONQueueHandler, (void *)&pTmper, portMAX_DELAY);				break;			}

5.消息队列处理函数

void Task_ParseJSON(void *pvParameters){   	printf("[SY] Task_ParseJSON_Message creat ... \n");	while (1)	{   		struct __User_data *pMqttMsg;		printf("Task_ParseJSON_Message xQueueReceive wait [%d] ... \n", esp_get_free_heap_size());		xQueueReceive(ParseJSONQueueHandler, &pMqttMsg, portMAX_DELAY);		printf("Task_ParseJSON_Message xQueueReceive get [%s] ... \n", pMqttMsg->allData);		首先整体判断是否为一个json格式的数据		cJSON *pJsonRoot = cJSON_Parse(pMqttMsg->allData);		//如果是否json格式数据		if (pJsonRoot == NULL)		{   			printf("[SY] Task_ParseJSON_Message xQueueReceive not json ... \n");			goto __cJSON_Delete;		}		cJSON *pJsonParams = cJSON_GetObjectItem(pJsonRoot,"params");		if(pJsonParams==NULL){   			printf("pJsonParams NULL\r\n");			goto __cJSON_Delete;		}		cJSON *pJsonGRB =cJSON_GetObjectItem(pJsonParams,"RGB");		if(pJsonGRB==NULL) goto __cJSON_Delete;		cJSON *pJSON_Item_Red = cJSON_GetObjectItem(pJsonGRB, "R");		cJSON *pJSON_Item_Gree = cJSON_GetObjectItem(pJsonGRB, "G");		cJSON *pJSON_Item_Blue = cJSON_GetObjectItem(pJsonGRB, "B");		//设置RGB颜色		set_rgb(pJSON_Item_Red->valueint, pJSON_Item_Gree->valueint, pJSON_Item_Blue->valueint);		//播放提示音		if(WS2812_RGB.red!=0&&WS2812_RGB.green!=0&&WS2812_RGB.blue!=0);		else uart_write_bytes(UART_NUM_1,"AT+PLAY=21\r\n",13);//播放：已经打开灯了		if(WS2812_RGB.red!=254&&WS2812_RGB.green!=254&&WS2812_RGB.blue!=254)goto __cJSON_Delete;		else uart_write_bytes(UART_NUM_1,"AT+PLAY=22\r\n",13);//播放：已经关灯了		__cJSON_Delete:		cJSON_Delete(pJsonRoot);	}}

六、相关文档

感谢

1.的.

2. .

3.:https://github.com/espressif/esp-idf.git

4.本文源码地址：.
